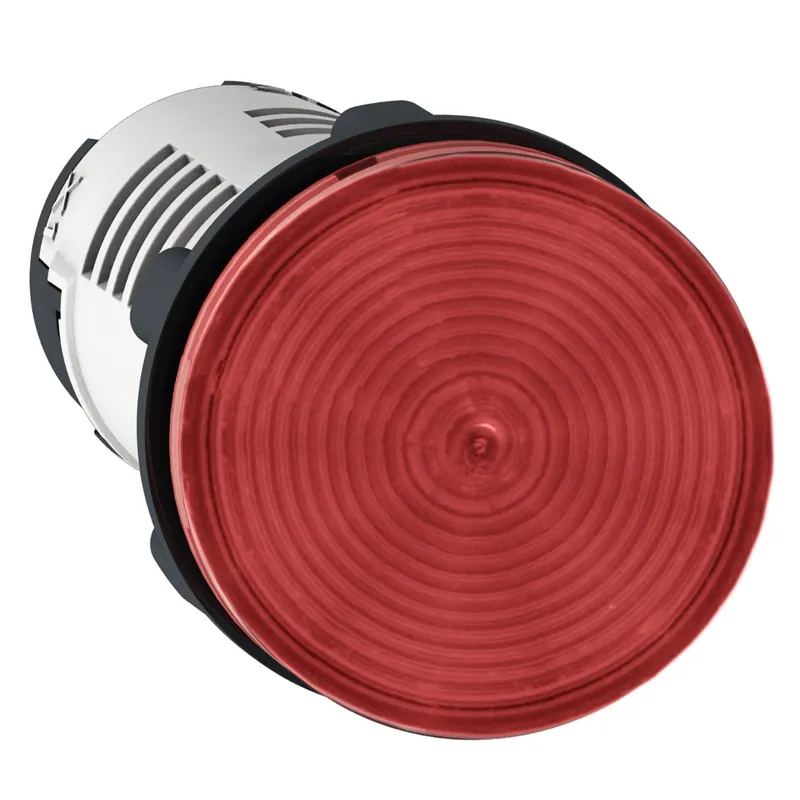

Description
| Hauteur : | 29 mm |
|---|---|
| Largeur : | 29 mm |
| Profondeur : | 54 mm |
| des bornes ISO n°1 : | (X1-X2)PL |
| Poids : | 0.02 kg |
| Montage de l’appareil : | Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conforme à EN/IEC 60947-5-1 |
| Entraxe de fixation : | = 30 x 40 mm sur support, métal, épaisseur: 1?6 mm>= 30 x 40 mm sur support, plastique, épaisseur: 2?6 mm |
| Mode de fixation : | Écrou de fixation sous la tête couple recommandé: 2.2 N.m (+/- 0.2 N.m) |
| Mode de raccordement : | Borniers à vis-étrier |
| Couple de serrage : | 0.8?1.2 N.m conforme à EN 60947-1 |
| Forme de la tête de vis : | Transversal tête compatible avec JIS N°1 tournevisTransversal tête compatible avec cruciforme Philips n° 1 tournevisTransversal tête compatible avec pozidriv N°1 tournevisPerforé tête compatible avec plat Ø 4 mm tournevisPerforé tête compatible avec plat Ø 5,5 mm tournevis |
| [Ui] tension assignée d’isolement : | 250 V (niveau de pollution: 3) conforme à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV conforme à EN/IEC 60947-1 |
| Type de signalisation : | Fixe |
| Limites de la tension d’alimentation : | 19.2?30 V CC21.6?26.4 V AC |
| Consommation électrique : | 20?27 mA |
| Durée de vie : | 70000 H à la tension nominale et à 25 °C |
